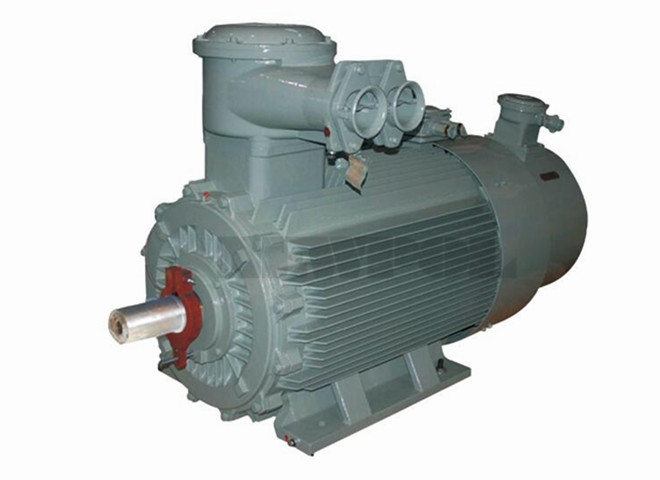

YBBP高压变频防爆电动机

YBBP高压变频防爆电动机

产品简介

YBBP 355-560 系列高压隔爆型变频调速三相异步电动机(以下简称为:电动机),是我公司根据市场需求而开发的新产品,与变频器配合使用,可以实现较宽范围内平滑无级调速,其中频率范围5-50

全国24小时销售热线:

13937714330

YBBP  355-560 系列高压隔爆型变频调速三相异步电动机(以下简称为:电动机),是我公司根据市场需求而开发的新产品,与变频器配合使用,可以实现较宽范围内平滑无级调速,其中频率范围5-50Hz 为恒转矩调速,频率范围50-100Hz(2P 电动机为50-60Hz)为恒功率调速。是满足工厂、煤矿等存在爆炸性气体环境中需要调速设备的理想驱动产品。 YBBP355-560 系列电动机充分考虑了调速过程中被驱动设备、变频器及控制的各项要求,具有低转动惯量、宽调带范围、抗变频器dv/dt 高频脉冲谐波、高效节能、低噪声、长寿命、高可靠性,适用于恒转矩、恒功率、平方转矩等负载的变频驱动。

适用场所
本系列电动机符合 GB 755-2008《旋转电机定额和性能》、GB 3836.1-2010 《爆炸性环境第 1 部分:通用要求》、GB 3836.2-2010《爆炸性环境 第2 部分:由隔爆外壳“d”保护的设备》的规定,制成隔爆型电动机,防爆标志为Ex d I Mb、Ex d ⅡA T4Gb、Ex d ⅡB T4 Gb、Ex d ⅡC T4 Gb,适用于具有爆炸性气体环境的1 区、2 区危险场所。作为原动机使用,可广泛应用在矿山、机械工业、石油化工工业、发电厂等工矿企业中,驱动各种通用机械:如压缩机、水泵、破碎机、切削机床、运输机械及其它机械设备。

基本特征:
中心高:355~560/630~900
功率范围:160kW~1800kW;
电压:6KV/10KV
极数:2P~8P;
防护等级:IP54、IP55;
热分级:155(F);
温升等级:130(B)级(机座号最大一档按F 级)、155(F)级;
安装方式:IMB3(也可做成IMB35、IMV1);
防爆级别:Ex d ⅠMb、Ex d ⅡA T4 Gb、Ex d ⅡB T4 Gb
冷却方式:IC416

电动机的使用环境条件
1.海拔不超过 1000m。
2.环境空气温度随季节变化,一般不超过40℃。
注:若电动机指定在海拔超过1000m 或环境空气温度高于40℃的条件下使用时,应按GB755 的规定。
3.最低环境空气温度,采用滚动轴承的电动机为-15℃,对采用滑动轴承的电
动机为0℃。
4.环境空气最大相对湿度不超过95%(当温度为25℃时)(煤矿井下)或最湿
月月平均最高相对湿度为90%,同时该月月平均最低温度不高于25℃(工厂)。
5.具有甲烷混合物及煤尘爆炸危险的煤矿井下(非采掘工作面)及工厂具有引燃温度组别分别为T1~T4 组的可燃性气体或蒸气与空气形成的爆炸性混合
物场所。
6.在无显著振动的地方。
7.在无破坏金属绝缘的气体和蒸气的环境。
8.有滴水的地方。
9.安装类别为Ⅲ类。
10.污染等级为3 级。

执行标准
GB 755 旋转电机 定额和性能
GB/T 997 旋转电机结构型式、安装型式及接线盒位置的分类(IM 代号)
GB/T 1032 三相异步电动机试验方法
GB/T 1993 旋转电机冷却方法
GB 1971 旋转电机 线端标志与旋转方向
GB 3836.1 爆炸性环境 第1 部分:设备 通用要求
GB 3836.2 爆炸性环境 第2 部分:由隔爆外壳“d”保护的设备
GB/T 4772 旋转电机尺寸和输出功率等级
GB/T 4942.1 旋转电机整体结构的外壳防护等级(IP 代号)分级
GB 10068 中心高为56mm 及以上电机的机械振动 振动的测量及限值
GB/T 10069.1 旋转电机噪声测定方法及限值第1 部分:旋转电机噪声测定方法
GB 14711 中小型旋转电机安全要求
GB 50058 爆炸和火灾危险环境电力装置设计规范

订货考虑因素
选用 YBBP 系列隔爆型三相异步电动机应考虑以下因素:
□ 防爆等级:Ex d Ⅰ Mb、Ex d ⅡA T4 Gb、Ex d ⅡB T4 Gb 等;
□ 使用环境:户内、户外、环境温度、海拔高度等;
□ 防护等级:IP54、IP55;
□ 被驱动设备的机械特性及转动惯量;
□ 电动机与被驱动设备的连接方式;
□ 启动方式,启动频次以及启动电压降等;
□ 工作制:S1 或其它;
□ 温升考核:130(B)级(机座号最大一档按F 级)、155(F)级
□ 电动机旋转方向:顺时针,逆时针,双向;
□ 接线盒位置:右侧、左侧;
□ 小风机电压:380V、660V、380V/660V;
□ 主接线盒进线口形式:橡套、钢布;
□ 辅助接线盒进线口形式:橡套、钢布;
□ 环境温度及海拔高度对电动机输出功率的影响:
