900kw绕线式内馈调速电机改造技术方案
作者来源:南阳防爆电机 发布时间： 2026-06-25 12:12
导读：本项目拟将原 YQT630-6G 900kW/10kV 绕线式内馈调速三相异步电动机，改造为 卧龙WLKK630-6 900kW 鼠笼式高压变频调速电机。
一、项目背景
本项目拟将原 YQT630-6G 900kW/10kV 绕线式内馈调速三相异步电动机，改造为卧龙WLKK630-6 900kW 鼠笼式高压变频调速电机。现场海拔2000m，原内馈调速系统转子回路结构复杂，调速范围有限，运行效率不高。改造后采用“高压变频器+高原型变频电机”方案，可在宽调速范围内实现高效节能运行，并全面提升设备可靠性与智能水平。

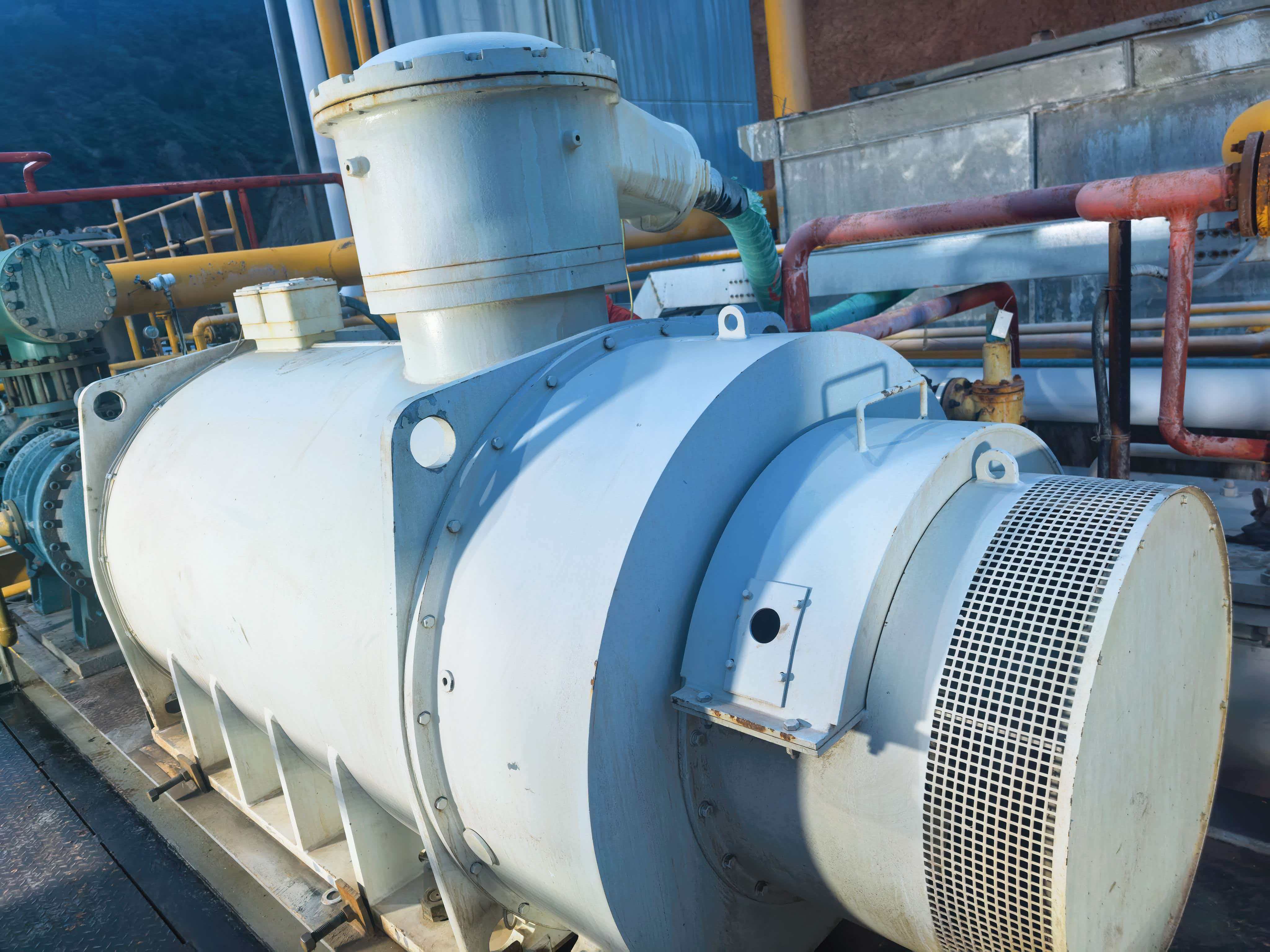

原电机：内馈调速卧龙三相异步电动机，型号 YQT630-6G，900kW，10kV，2016年投运。
配套水泵：威乐（Wilo）离心泵，型号 SCPG20/24DV MED1-900/6。
运行年限：电机与水泵均自2016年使用至今。
| 项目 | 原电机 | 改造后电机 |
| 型号 | YQT2-630-6G | WLKK630-6 |
| 额定功率 | 900kW | 900 kW |
| 额定电压 | 10kV | 10kV |
| 极数 | 6极 | 6极 |
| 电机类型 | 绕线式内馈调速 | 异步电机鼠笼式变频调速异步电机 |
| 调速装置 | 内馈斩波调速柜 | 高压变频器 |
| 冷却方式 | 自带冷却 | 独立强迫通风冷却 |
| 能效等级 | 较低(旧标准) |
默认无能效考核，可订制2级能效， 1级能效 |
| 适用海拔 | 高原型定制(2000m) | 高原型定制(2000m) |
| 调速范围 | 受滑差限制，窄 | 5~60Hz宽频调速(100~1200转/分) |
3.1 调速原理科学、效率更高
内馈调速控制转子功率，通过移出部分转子功率并反馈至反馈绕组来降低转速，本质上属转差功率回收型调速，低转速时系统效率随转速线性下降。变频调速直接改变定子输入频率，控制理想空载转速，在全转速范围内均保持较高运行效率，不因降速而产生额外转差损耗。
3.2 调速范围宽、动态响应快
WLKK变频电机配合变频器，5～50Hz为恒转矩调速，50～60Hz为恒功率调速，调速比可达10:1以上，远超原内馈调速范围。对风机、水泵等平方转矩负载可精细匹配工况。
3.3 电机结构可靠、维护便利
· 转子为坚固鼠笼结构，彻底取消集电环、碳刷、刷架及转子接线箱，从根源消除此类易损件的日常维护与更换；
· 定转子绝缘可靠，采取轴电流绝缘措施，寿命长；
· 强迫通风冷却器独立供电，即使长期低速运行也能保证充分散热；
3.4 能效等级高、节能基础好
WLKK系列全系可选配GB 2级能效，1级能效。新型卧龙变频电机本体效率比老旧内馈电机有明显提升，从用能源头实现节能。
3.5 兼容性强、智能化程度高
高压变频器支持与DCS/PLC无缝通讯，可远程启停、无级调速、在线监测运行数据，便于精细化能源管理。“一拖一自动旁路”方案可在变频器故障时自动切换至工频运行，保障生产连续性。
3.6 启动方式的根本性改进（与原内馈电机对比）
这是本次改造在系统安全与电网冲击方面的核心升级之一。
原内馈调速电机启动方式
YQT2-630-6G为绕线式卧龙异步电机，转子绕组通过滑环引出。启动时通常在转子回路串入电阻或频敏变阻器，利用内馈调速装置的斩波回路控制转子等效电阻，实现限流启动。
· 启动电流：通常为额定电流的2～3倍，虽低于直接启动（5～7倍），但仍对电网和机械造成一定冲击；
· 启动转矩：通过调节转子电阻可获得较大启动转矩，但启动过程中存在转矩脉动；
· 启动操作：依靠接触器短接切除电阻或斩波器调节，平滑程度有限，不能实现真正从零速开始的无级软启动；
· 设备局限：启动过程严重依赖滑环和碳刷的可靠接触，高海拔、潮湿、粉尘环境下易发生火花、接触不良，且碳刷磨损需定期维护。
高压变频电机启动方式
卧龙变频电机由卧龙高压变频器驱动，利用变频变压（VVVF）控制实现软启动。
· 启动电流：从0Hz低频开始启动，启动电流被严格控制在额定电流的1.0～1.5倍以内，电网压降小，无冲击；
· 启动转矩：低速下可提供150%甚至更高的额定转矩，适合重载启动，且全程无转矩冲击；
· 启动过程：转速从零平滑上升，加速度可任意设定，机械应力大大降低，延长传动轴、联轴器及负载设备寿命；
· 频繁启停能力：变频电机发热小，可适应频繁启停工况，内馈电机因转子发热和碳刷磨损则难以胜任；
· 无滑环碳刷：正常运行和启动过程中均无滑动电气接触，本质安全、免维护。
对比总结：
| 对比项 | 内馈调速电机 | 高压变频电机 |
| 启动电流倍数 | 2～3倍 | 1～1.5倍 |
| 对电网冲击 | 有明显冲击 | 极微小，真正的软启动 |
| 启动转矩控制 | 有级或简单无级 | 有脉动 无级，平滑可设定 |
| 频繁启动适应性 | 差，碳刷和转子发热受限 | 良好 |
| 启动装置维护 | 滑环、碳刷、电阻需定期维护 | 无特殊维护 |
| 启动能量损耗 | 转子回路铜耗较大 | 极小，效率高 |
4.1 调速节能机理
风机、泵类平方转矩负载满足相似定律：流量与转速成正比，轴功率与转速三次方成正比（P∝n³）。当需求流量下降为80%时，转速降为80%，理论轴功率仅需51.2%。变频调速可直接降至相应转速，节电潜力巨大。
4.2 预期综合节电率
在平均运行于70%～85%额定转速以下的风水类负载中：
· 理论节电率：25%～35%
· 扣除变频器效率（96%～98%）并计入电机本体效率提升（约1%～3%）， 实际综合节电率预计可达10%～20%。
· 参考同类改造项目实测，高压变频改造后运行电流普遍降低15%～20%，节电效果显著。
4.3 与原内馈调速的节能对比优势
内馈调速降低转速时存在转差功率回收环节的损耗，调速装置自身也会消耗部分电能。改造后完全消除该部分损耗，且卧龙变频电机本体效率更高，低负荷工况节能效果远优于内馈调速。
说明：最终节电率需结合现场工况实测，建议改造前后各进行至少7天连续运行监测。
五、高海拔（2000m）注意事项及应对措施
5.1 电机绝缘要求
海拔2000m空气绝缘强度下降约15%，电机必须：
· 绝缘等级不低于F级，温升按B级考核，留足裕度；
· 10kV高压线圈端部须进行防电晕处理（涂刷防晕漆、包扎防晕带）；
· 增大电气间隙与爬电距离，符合GB/T 21707-2025变频电机绝缘规范，重视耐电晕及耐局部放电性能。
5.2 电机散热与降容
高海拔空气密度下降，散热变差。电机温升约上升5～10℃，功率修正系数约0.92。本项目电机需定制为高原型，采用独立强迫通风冷却（IC416/IC616），冷却风机独立供电，保证全转速下散热充分，出厂前完成温升试验。
5.3 变频器降容
海拔>1000m，每升高100m变频器降容1%。2000m需降容约10%。
变频器选型容量：≥900÷(1-10%)=1000kW，建议选用额定功率≥1200kW，确保裕量。
5.4 其他环境适应性
· 卧龙变频器柜须强化通风散热，加大通风量；
· 户外安装须考虑防极端温差、防风沙、防紫外线老化；
· 低温工况下配置防凝露加热器，轴承润滑脂选用低温型号；
· 电机整体按高原、高寒等使用条件进行定制设计。
六、系统改造技术方案要点
6.1 改造范围
| 序号 | 改造内容及说明 |
| 1 | 拆除原内馈电机及调速柜 含转子回路、反馈绕组、斩波柜等 |
| 2 | 安装YVF630-6 900kW高原型变频电机 独立强迫风冷，H级绝缘防晕 |
| 3 | 安装10kV高压变频器（含移相变压器） 容量≥1200kW，高海拔降容 |
| 4 | 配置工/变频自动旁路柜（KM1/KM2/KM3） 确保故障时可切换工频运行 |
| 5 | 基础改造、电机就位与精准对中 重新校核基础强度 |
| 6 | DCS接口改造及控制程序组态 实现远程调速与监测 |
采用“一拖一自动旁路”方案。正常启动由变频器0~50Hz软启动执行；一旦变频器重故障，自动旁路柜闭合工频断路器，电机切换为工频电网直接启动（此时冲击较大，仅作为应急短时运行，需确认现场电网容量许可）。平时检维修期间也可手动通过旁路工频启动。
6.3 安装调试
· 严格对中找正，避免附加振动；
· 冷却风路独立安装，满足高原散热要求；
· 完成工/变频切换试验、低高速温升考核及保护联动测试。
七、相关标准依据
| 标准号 | 名称 |
| GB/T 28562-2012 | YVF系列变频调速高压三相异步电动机技术条件 |
| GB/T 21707-2025 | 变频调速电机绝缘规范 |
| GB/T 12668.2-2025 | 调速电气传动系统 第2部分：交流调速系统额定值的规定 |
| GB/T 21209-2017 | 用于电力传动系统的交流电机应用导则 |
| IEC 61800系列 | 可调速电气传动系统 |
| 项目 | 估算值 | 备注 |
| 年运行小时 | 3600 h | 视实际工况 |
| 改造前年耗电 | 324万kWh | 按平均负荷率估算 |
| 综合节电率保守估计 | 10%～15% | |
| 年节电量 | 32.4～48.6万kWh | |
| 年节省电费 | 约16.2～24.3万元 | 按0.5元/kWh估算 |
| 投资回收期 | 预计3～5年 | 参考同类项目经验 |
本改造将原内馈调速电机系统升级为高压变频电机系统，不仅实现10%～15%的显著节电，更从根本上摒弃了滑环碳刷的维护难题，将启动电流由2～3倍降至1.5倍以内，实现真正平滑软启动与宽范围高效调速。通过高原型电机定制、变频器降容选型、输出滤波及轴电流防护等措施，可保障2000m高海拔安全可靠运行。改造投资回收期在3～4年左右，经济与社会效益显著，是实现节能降碳与智能运维的理想路径。
